У сучасних електричних і промислових системах управління кабелем — це більше, ніж просто прокладання проводів від однієї точки до іншої. Належний захист кабелю безпосередньо впливає на безпеку, довговічність обладнання, ефективність роботи та витрати на обслуговування. АнКолінний кабельний ввідспеціально розроблений для спрямування кабелів під кутом 90 градусів, зберігаючи надійну герметизацію, розрядку від натягу та захист навколишнього середовища. У цій статті розглядаються функції, застосування, переваги, міркування щодо встановлення, вибір матеріалу, методи обслуговування та фактори купівлі, пов’язані з колінними кабельними вводами. Незалежно від того, чи є ви інженером, підрядником, керівником об’єкта, виробником обладнання чи фахівцем із закупівель, розуміння ролі колінних кабельних вводів може допомогти вам прийняти кращі рішення для ваших проектів.

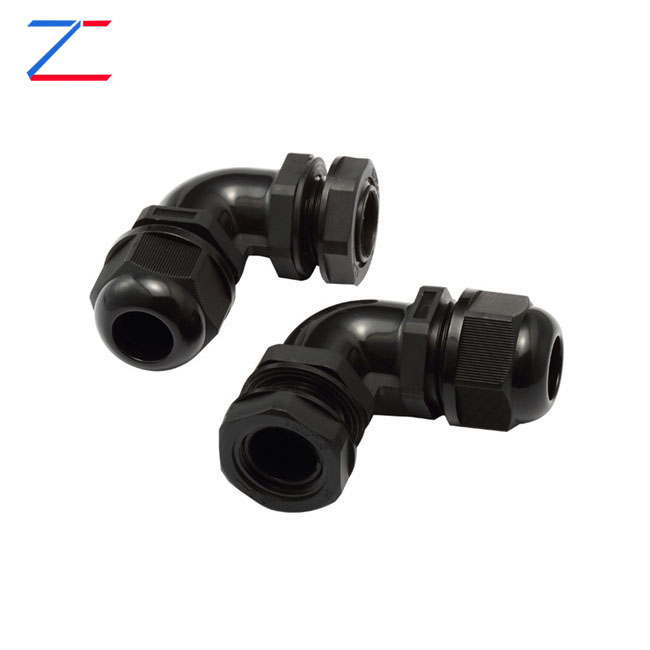

Колінчастий кабельний ввід — це спеціальний кабельний ввід, призначений для проходження кабелів через панелі, розподільні коробки, шафи управління та корпуси обладнання, змінюючи напрям приблизно на 90 градусів. На відміну від звичайних прямих кабельних вводів, колінчасті кабельні вводи забезпечують кутовий шлях, що допомагає зменшити напругу згинання кабелю та оптимізувати використання простору.
Оскільки промислове обладнання стає дедалі компактнішим, інженери часто стикаються з проблемами, пов’язаними з прокладанням кабелю. Обмежений простір для установки, переповнені панелі керування та вимогливі умови навколишнього середовища роблять традиційні методи вводу кабелю менш ефективними. Колінчастий кабельний сальник вирішує ці проблеми, пропонуючи практичне рішення, яке поєднує захист кабелю, ефективність ущільнення та гнучкість спрямованості.
Ці кабельні вводи зазвичай використовуються в системах автоматизації, телекомунікаційному обладнанні, установках для відновлюваних джерел енергії, транспортній інфраструктурі, морському застосуванні та промисловому обладнанні.
Основною функцією колінного кабельного вводу є закріплення та захист кабелів, перенаправляючи шлях їх входу. Коли кабель проходить через сальник, компресійні елементи створюють щільне ущільнення навколо оболонки кабелю. Це запобігає потраплянню в корпус таких забруднень, як пил, вода, волога, хімікати та сміття.
У той же час сальник забезпечує механічне розвантаження. Замість того, щоб змушувати кабель різко згинатися відразу після входу в панель, колінна структура створює більш плавний перехід, що зменшує механічне навантаження.
Цей дизайн сприяє:
Незважаючи на те, що конструкції різняться серед виробників, більшість колінних кабельних вводів містять такі компоненти:
| компонент | функція |
|---|---|
| Тіло | Основний структурний корпус, що забезпечує міцність і підтримку |
| Компресійна гайка | Затягується навколо кабелю для надійного утримання |
| Кільце ущільнення | Створює водонепроникний і пилонепроникний захист |
| Стопорна гайка | Закріплює сальник на корпусі |
| Ліктьовий розділ | Забезпечує кут прокладки кабелю 90 градусів |
| Затискний механізм | Забезпечує розвантаження натягу та фіксацію кабелю |
Кожен компонент сприяє загальній продуктивності кабельного вводу, забезпечуючи як герметичність, так і механічний захист.
Популярність колінних кабельних вводів пояснюється кількома практичними перевагами.
Оптимізація простору
Конструкція під кутом дозволяє ефективно прокладати кабелі в обмеженому просторі, зменшуючи безлад і покращуючи організацію всередині шаф керування.
Зменшене навантаження на кабель
Різкі вигини можуть з часом пошкодити жили та ізоляцію кабелю. Колінчасті кабельні вводи забезпечують більш плавний перехід, що мінімізує навантаження.
Покращений захист
Високоякісні системи ущільнень захищають обладнання від вологи, пилу та забруднень.
Підвищена надійність обладнання
Захищені кабелі менше виходять з ладу, що призводить до зниження витрат на обслуговування та скорочення часу простою.
Професійний зовнішній вигляд
Організована прокладка кабелю покращує загальну естетику монтажу та спрощує подальше обслуговування.
Завдяки своїй універсальності колінчасті кабельні вводи використовуються в багатьох галузях промисловості.
| Промисловість | Типове застосування |
|---|---|
| Промислова автоматизація | Шафи керування та системи PLC |
| Відновлювані джерела енергії | Сонячні інвертори та системи вітрових турбін |
| морський | Суднові електричні системи |
| Телекомунікації | Зовнішні комунікаційні шафи |
| Залізничні перевезення | Системи управління сигналами та живлення |
| Нафта і газ | Обладнання для небезпечних зон |
| Будівництво | Будівництво електричної інфраструктури |
| Центри обробки даних | Кабельні системи |
Здатність витримувати суворі умови робить колінчасті кабельні вводи особливо цінними у зовнішньому та промисловому середовищі.
Вибір матеріалу значно впливає на продуктивність і довговічність.
Латунні колінчасті кабельні вводи
Нікельована латунь
Нержавіюча сталь
нейлон (поліамід)
Вибір відповідного матеріалу залежить від умов навколишнього середовища, механічних вимог і бюджету.
Вибір правильного продукту вимагає ретельної оцінки кількох факторів.
Правильно підібраний кабельний ввід підвищує безпеку експлуатації та зменшує майбутні витрати на заміну.
Правильне встановлення має важливе значення для максимізації продуктивності кабельного вводу.
Неправильна установка може поставити під загрозу водонепроникність і можливості зняття натягу.
| Особливість | Колінний кабельний ввід | Прямий кабельний ввід |
|---|---|---|
| Зміна напрямку | 90 градусів | Прямий вхід |
| Ефективність простору | Чудово | Помірний |
| Зменшення напруги кабелю | Високий | Нижній |
| Компактні установки | Ідеал | Обмежений |
| Гнучкість маршрутизації | Покращений | Базовий |
Для інсталяцій з обмеженим простором або вимогами до спрямованої прокладки кабелю колінчасті кабельні вводи часто забезпечують чудове рішення.
Проблема: потрапляння води
Рішення: Перевірте цілісність ущільнювача та переконайтеся, що він належним чином затягнутий.
Проблема: вислизання кабелю
Рішення: перевірте сумісність розміру кабелю та налаштування стиснення.
Проблема: корозія
Рішення: виберіть корозійностійкі матеріали, такі як нержавіюча сталь.
Проблема: тріснутий корпус
Рішення: уникайте надмірного затягування та використовуйте продукти, призначені для умов навколишнього середовища.
Проблема: недостатньо місця
Рішення. Використовуйте компактні колінчасті кабельні вводи, спеціально розроблені для вузького монтажу.
Регулярне технічне обслуговування допомагає продовжити термін служби та зберегти надійність системи.
Профілактичне обслуговування значно дешевше, ніж аварійний ремонт, спричинений поломкою кабелю.
Оскільки галузі рухаються до більшої автоматизації та цифровізації, рішення для організації кабелів продовжують розвиватися.
Виробники вкладають значні кошти в інноваційні продукти захисту кабелів, щоб відповідати дедалі вимогливішим експлуатаційним вимогам.
Q1: Яке основне призначення колінного кабельного вводу?
Його основне призначення — надійно прокладати кабелі під кутом 90 градусів, зберігаючи герметичність, захист і розрядку від натягу.
Q2: Чи водонепроникні колінчасті кабельні вводи?
Багато моделей мають високий рівень захисту IP66, IP67 або IP68, що забезпечує чудову стійкість до води та пилу.
Q3: Який матеріал найкращий для морського середовища?
Зазвичай перевага віддається нержавіючій сталі через її чудову стійкість до корозії.
Питання 4: Чи можна використовувати колінчасті кабельні вводи на вулиці?
так Продукти, призначені для використання на відкритому повітрі, спеціально розроблені, щоб витримувати ультрафіолетове опромінення, вологість і коливання температури.
Q5: Як визначити правильний розмір залози?
Виміряйте зовнішній діаметр кабелю та підберіть його до діапазону затиску, зазначеного виробником сальника.
Q6: Чи підходять колінчасті кабельні вводи для промислової автоматизації?
Абсолютно. Вони широко використовуються в панелях керування, робототехніці, датчиках і промисловому обладнанні.
Q7: Як довго зазвичай служать кабельні вводи?
Термін служби залежить від якості матеріалу та умов навколишнього середовища, але високоякісні кабельні вводи можуть надійно працювати протягом багатьох років.
Колінчастий кабельний ввід — це набагато більше, ніж просто кабельний аксесуар. Він служить критичним компонентом для захисту кабелю, зняття натягу, захисту від навколишнього середовища та ефективної прокладки кабелю. Від систем промислової автоматизації та відновлюваних джерел енергії до морських установок і телекомунікаційної інфраструктури, колінчасті кабельні вводи роблять значний внесок у надійність і безпеку системи.
Вибравши відповідний матеріал, розмір, рівень ущільнення та спосіб монтажу, організації можуть покращити продуктивність обладнання, зменшити витрати на технічне обслуговування та подовжити термін служби кабелю.
